دریچه منهول یکی از مهم ترین اجزای زیرساخت های شهری و صنعتی است که برای دسترسی به شبکه های آب و فاضلاب، مخابرات، برق و گاز مورد استفاده قرار می گیرد. این دریچه ها علاوه بر ایجاد امکان دسترسی ایمن برای تعمیر و نگهداری، نقش مهمی در جلوگیری از ورود اجسام خارجی و افزایش ایمنی عابران و خودروها ایفا می کنند. انتخاب دریچه منهول باکیفیت می تواند طول عمر شبکه و کاهش هزینه های نگهداری را تضمین کند.
دریچه منهول چیست؟
دریچه منهول (Manhole Cover) صفحه ای است که برای پوشاندن دهانه منهول یا همان چاهک های دسترسی استفاده می شود. این دریچه ها در ابعاد و متریال مختلف تولید می شوند و بسته به محل نصب، باید دارای مقاومت مکانیکی و شیمیایی بالا باشند.
ویژگی های فنی دریچه منهول
- جنس: دریچه های منهول از متریال های مختلفی مانند چدن، کامپوزیت، پلی اتیلن و بتن ساخته می شوند. دریچه های چدنی به دلیل استحکام و مقاومت بالا در برابر فشار، مناسب برای استفاده در معابر پرتردد هستند. کامپوزیت ها وزن سبک تری دارند، در برابر خوردگی مقاوم بوده و خاصیت ضد سرقت دارند. دریچه های پلی اتیلنی عایق الکتریسیته بوده و مقاومت خوبی در برابر رطوبت و شرایط آب وهوایی مختلف دارند. نوع بتنی نیز بیشتر به دلیل قیمت پایین و کاربرد در مکان های کم تردد استفاده می شود.
- کلاس باربری: یکی از مهم ترین ویژگی های فنی دریچه منهول، میزان تحمل بار آن است که طبق استاندارد EN124 به کلاس های مختلف تقسیم می شود. کلاس A15 برای محیط های کم بار مانند پیاده رو مناسب است، در حالی که کلاس های بالاتر مانند B125 و C250 برای خیابان ها و پارکینگ ها به کار می روند. دریچه هایی با کلاس D400، E600 و F900 نیز برای مسیرهای پرتردد، اسکله ها و فرودگاه ها طراحی شده اند و توانایی تحمل بارهای بسیار سنگین را دارند.
- ابعاد و اشکال: دریچه منهول در ابعاد و اشکال متنوعی تولید می شود تا با شرایط مختلف پروژه ها سازگار باشد. قطر آن ها می تواند از ۳۰ تا ۱۲۰ سانتی متر متغیر باشد و به صورت گرد، مربعی یا مستطیلی ساخته شوند. ضخامت دریچه نیز بر اساس جنس و کلاس باربری تعیین می شود تا دوام و کارایی لازم را در محل نصب تضمین کند.
- سیستم قفل و ایمنی: برخی از دریچه های منهول مجهز به سیستم قفل ضد سرقت هستند که مانع از جابجایی و سرقت آن ها می شود. در بعضی مدل ها نیز از لولا برای سهولت در باز و بسته کردن استفاده می شود تا دسترسی به شبکه های زیرزمینی راحت تر و ایمن تر باشد.
- مقاومت مکانیکی: این دریچه ها باید توانایی تحمل فشار و بارهای دینامیکی ناشی از عبور وسایل نقلیه و بارهای استاتیکی طولانی مدت را داشته باشند. مقاومت مکانیکی یکی از عوامل اصلی انتخاب دریچه است زیرا تضمین می کند که در اثر ضربه یا فشار دچار شکستگی یا تغییر شکل نمی شوند.
- مقاومت شیمیایی و محیطی: دریچه منهول در بسیاری از مواقع در معرض رطوبت، مواد شیمیایی و شرایط جوی سخت قرار می گیرد. به همین دلیل، مقاومت در برابر خوردگی، زنگ زدگی و اشعه خورشید اهمیت بالایی دارد. در این میان، دریچه های کامپوزیتی و پلی اتیلنی بیشترین مقاومت را در برابر عوامل محیطی و شیمیایی دارند.
- وزن: وزن دریچه ها بسته به جنس متفاوت است. دریچه های چدنی به دلیل سنگینی، کمتر در معرض سرقت قرار می گیرند اما نصب و جابجایی آن ها دشوارتر است. در مقابل، دریچه های کامپوزیتی و پلی اتیلنی سبک بوده و نصب آسان تری دارند، هرچند ممکن است در برخی کاربردها نیاز به تقویت مکانیکی داشته باشند.
- استانداردها: تولید دریچه منهول باید مطابق استانداردهای ملی و بین المللی از جمله استاندارد EN124 انجام شود. رعایت این استانداردها تضمین کننده کیفیت، ایمنی و دوام محصول در شرایط مختلف شهری و صنعتی خواهد بود.
انواع دریچه منهول
دریچه های منهول بسته به جنس، مقاومت مکانیکی و محل کاربرد در انواع مختلفی تولید می شوند. انتخاب نوع مناسب این دریچه ها اهمیت زیادی دارد زیرا هرکدام از آن ها ویژگی های خاصی مانند مقاومت در برابر فشار، ضد سرقت بودن، سبکی وزن یا صرفه جویی اقتصادی دارند. در ادامه مهم ترین انواع دریچه منهول و ویژگی های آن ها را بررسی می کنیم.
دریچه منهول چدنی
این نوع از پرمصرف ترین و قدیمی ترین دریچه ها است. دریچه منهول چدنی معمولاً از چدن خاکستری یا چدن داکتیل ساخته می شود و مقاومت بالایی در برابر فشار و بارهای سنگین دارد. به همین دلیل، در خیابان ها، بزرگراه ها، مناطق صنعتی و مکان هایی که عبور و مرور خودروهای سنگین وجود دارد، کاربرد فراوانی دارد. طول عمر بالای این دریچه ها باعث می شود در پروژه های زیرساختی بزرگ انتخاب اول باشند.
دریچه منهول کامپوزیتی
دریچه های کامپوزیتی از ترکیب الیاف پلیمری و مواد رزینی ساخته می شوند. این دریچه ها وزن سبکی دارند، ضد سرقت هستند و در برابر خوردگی و زنگ زدگی مقاومت بالایی از خود نشان می دهند. یکی دیگر از مزیت های مهم آن ها مقاومت در برابر اشعه فرابنفش خورشید است که مانع از تغییر رنگ و ترک خوردگی می شود. این نوع دریچه بیشتر در محوطه های شهری، پارک ها و مناطقی که نیاز به زیبایی ظاهری همراه با استحکام دارند استفاده می شود.
دریچه منهول پلی اتیلنی
این نوع دریچه ها از پلیمرهای مهندسی (معمولاً HDPE) ساخته می شوند و به دلیل وزن کم، نصب بسیار آسانی دارند. دریچه منهول پلی اتیلنی عایق الکتریسیته است، در برابر رطوبت و مواد شیمیایی مقاوم بوده و قیمت مناسب تری نسبت به سایر انواع دارد. این نوع بیشتر در شبکه های مخابراتی، محوطه های عمومی و مکان های با ترافیک سبک کاربرد دارد. از این نوع دریچه های منهول برای پوشش ورودی سپتیک تانک نیز استفاده می شود.
دریچه منهول بتنی
دریچه های بتنی یکی از گزینه های اقتصادی برای پوشش منهول ها هستند. این دریچه ها مقاومت خوبی در برابر فشارهای سبک و نیمه سنگین دارند اما در محیط های پرتردد یا جاده های اصلی استفاده نمی شوند. بیشترین کاربرد آن ها در فضای سبز، باغ ها و محوطه های کم تردد است. البته در برخی موارد از بتن مسلح (بتن همراه با میلگرد) برای افزایش مقاومت استفاده می شود.
دریچه منهول گالوانیزه
این نوع دریچه ها از فولاد یا آهن گالوانیزه ساخته می شوند. مزیت اصلی آن ها استحکام مکانیکی بالا و ظاهر زیباست. با این حال، وزن سنگین و احتمال زنگ زدگی در شرایط محیطی خاص می تواند جزو معایب آن ها باشد. معمولاً در مکان هایی که علاوه بر استحکام، ظاهر مناسب هم اهمیت دارد به کار می روند.

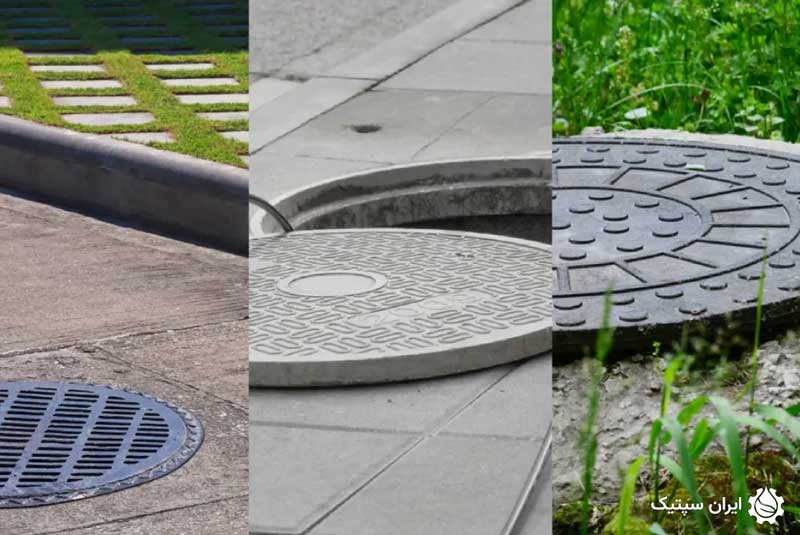

کاربردهای دریچه منهول
دریچه منهول یکی از اجزای حیاتی در زیرساخت های شهری و صنعتی است که نقش اصلی آن ایجاد دسترسی ایمن به شبکه های زیرزمینی می باشد. این دریچه ها علاوه بر محافظت از تجهیزات و جلوگیری از ورود اجسام خارجی، امکان تعمیر، نگهداری و توسعه خطوط مختلف مانند فاضلاب، آب، برق و مخابرات را فراهم می کنند. بسته به نوع پروژه و شرایط محیطی، دریچه منهول در کاربردهای متنوعی مورد استفاده قرار می گیرد.
- شبکه فاضلاب شهری: یکی از اصلی ترین کاربردهای دریچه منهول، استفاده در منهول فاضلاب است. این دریچه ها امکان دسترسی به لوله ها، اتصالات و مسیرهای زیرزمینی را فراهم کرده و شرایط لازم برای بازدید، تعمیرات دوره ای، رفع گرفتگی و لایروبی را مهیا می کنند. مقاومت مکانیکی بالا و جلوگیری از ورود زباله و اجسام خارجی از ویژگی های کلیدی دریچه های فاضلابی است.
- شبکه های آب رسانی و آبیاری: در پروژه های آب رسانی شهری و سیستم های آبیاری کشاورزی، دریچه منهول برای پوشش شیرآلات و اتصالات زیرزمینی استفاده می شود. این دریچه ها دسترسی سریع و آسان به تجهیزات را ممکن می سازند و در عین حال از نفوذ گرد و غبار، گل و لای و عوامل خارجی به سیستم جلوگیری می کنند.
- شبکه برق: در پروژه های برق رسانی شهری، کابل ها و اتصالات فشار ضعیف و فشار قوی در کانال های زیرزمینی قرار دارند. دریچه منهول به عنوان پوشش این کانال ها، علاوه بر محافظت از تجهیزات، امکان تعمیر و توسعه شبکه برق را فراهم می سازد. استفاده از دریچه های عایق الکتریسیته مانند نوع پلی اتیلنی و کامپوزیتی در این بخش بسیار رایج است.
- شبکه های مخابراتی: برای حفاظت و دسترسی به کابل های مخابراتی، فیبر نوری و تجهیزات زیرزمینی، دریچه منهول به کار می رود. این دریچه ها علاوه بر تسهیل دسترسی برای تعمیر و نگهداری، از ورود آب و خاک به مسیر کابل ها جلوگیری می کنند. به دلیل اهمیت امنیت تجهیزات، در این بخش معمولاً دریچه های ضد سرقت یا سبک تر مانند کامپوزیتی استفاده می شود.
- شبکه های گاز و تاسیسات صنعتی: در صنایع نفت و گاز و همچنین واحدهای صنعتی، خطوط و شیرآلات زیادی به صورت زیرزمینی نصب می شوند. دریچه منهول امکان دسترسی ایمن به این خطوط و تجهیزات را فراهم کرده و به تعمیرات سریع کمک می کند. به دلیل حساسیت بالا، معمولاً از دریچه های مقاوم در برابر فشار و مواد شیمیایی استفاده می شود. برای پوشش ورودی مخازن اسید بزرگ نیز از دریچه های منهول استفاده می شود زیرا مقاومت شیمیایی بالایی دارند.
- جاده ها و بزرگراه ها: در مسیرهای پرتردد مانند جاده ها و اتوبان ها، دریچه منهول وظیفه دسترسی به کانال های زهکشی و تأسیسات زیرزمینی را بر عهده دارد. این دریچه ها باید مقاومت بالایی در برابر بارهای سنگین خودروها و کامیون ها داشته باشند. دریچه های چدنی داکتیل یا کلاس D400 و بالاتر بهترین انتخاب برای این کاربرد هستند.
- فرودگاه ها و بنادر: فرودگاه ها و اسکله ها از جمله محیط هایی هستند که نیازمند دریچه هایی با بالاترین کلاس باربری می باشند. در این مکان ها، دریچه منهول برای دسترسی به سیستم های زهکشی و تأسیسات زیرزمینی نصب می شود و باید توانایی تحمل بارهای فوق سنگین مانند هواپیما یا تجهیزات بندری را داشته باشد.
- فضاهای سبز و محوطه ها: در پارک ها، باغ ها و محوطه های عمومی نیز از دریچه منهول برای پوشاندن مسیرهای تأسیسات زیرزمینی استفاده می شود. در این مکان ها بیشتر از دریچه های سبک تر مانند نوع پلی اتیلن یا بتنی استفاده می شود که ضمن داشتن قیمت مناسب، نیازهای مربوط به دسترسی آسان را برطرف می سازند.

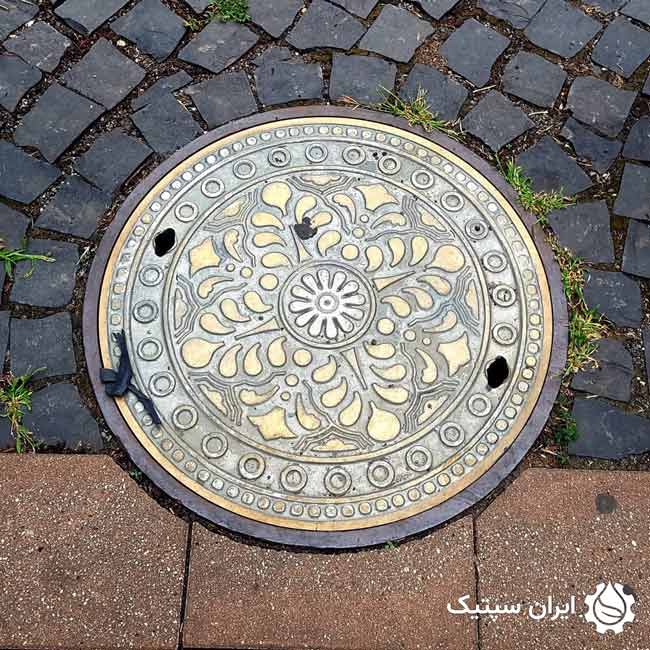

مزایای دریچه منهول
- ایمنی بالا: جلوگیری از سقوط افراد و ورود اجسام خارجی به شبکه های زیرزمینی.
- دسترسی آسان: فراهم کردن امکان بازدید، تعمیر و نگهداری شبکه های آب، فاضلاب، برق و مخابرات.
- مقاومت مکانیکی: تحمل بارهای سنگین و فشارهای دینامیکی ناشی از عبور خودروها و کامیون ها.
- مقاومت در برابر خوردگی و شرایط محیطی: طول عمر بالا در برابر رطوبت، مواد شیمیایی و شرایط جوی مختلف.
- سبکی و سهولت نصب: نصب سریع و آسان دریچه های پلی اتیلن و کامپوزیتی.
- تنوع در جنس و ابعاد: امکان انتخاب دریچه مناسب بر اساس کلاس باربری و محل نصب.
- حفظ زیبایی محیط: استفاده از دریچه های کامپوزیتی و پلی اتیلنی در فضاهای شهری و پارک ها بدون ایجاد مشکل ظاهری.
- کاهش هزینه های نگهداری: با انتخاب دریچه مناسب، تعمیر و نگهداری شبکه های زیرزمینی سریع و کم هزینه تر انجام می شود.
- ضد سرقت: دریچه های کامپوزیتی و بعضی مدل های فلزی مجهز به سیستم ضد سرقت هستند.

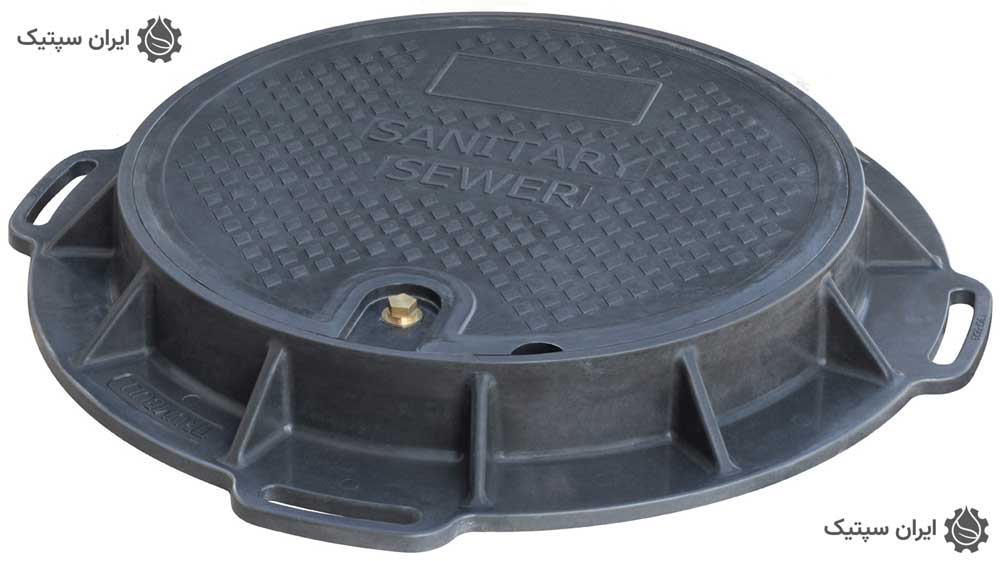

ابعاد و اشکال دریچه منهول
دریچه های منهول در ابعاد و قطرهای مختلف تولید می شوند تا با اندازه دهانه منهول و نیاز پروژه هماهنگ باشند. قطر معمول آن ها معمولاً از ۳۰ تا ۱۲۰ سانتی متر متغیر است و به شکل های گرد، مربعی یا مستطیلی تولید می شوند. ضخامت دریچه نیز بر اساس جنس و کلاس باربری تعیین می شود تا دوام و استحکام لازم برای تحمل فشارها و وزن وسایل نقلیه را داشته باشد. انتخاب اندازه مناسب دریچه، علاوه بر ایمنی، باعث سهولت در نصب و دسترسی به شبکه زیرزمینی می شود. دریچه های منهول عمدتاً در سه شکل رایج تولید می شوند:
- گرد: رایج ترین شکل، مناسب برای معابر شهری و فاضلاب، به دلیل توزیع یکنواخت فشار و سهولت در نصب و جابجایی.
- مربعی یا مستطیلی: معمولاً برای فضاهای صنعتی، تاسیسات بزرگ و برخی پروژه های ساختمانی کاربرد دارد. این اشکال امکان پوشش دهی بهتر برخی منهول های غیر دایره ای را فراهم می کنند.
- اشکال سفارشی: در برخی پروژه ها، با توجه به نیاز خاص، دریچه ها می توانند به اشکال غیرمعمول یا ترکیبی طراحی شوند تا به بهترین شکل با محیط و کاربری هماهنگ شوند.
انتخاب شکل مناسب دریچه به شرایط محل نصب، نوع بار و سهولت دسترسی بستگی دارد. به طور مثال، دریچه های گرد برای جابجایی آسان و مقاومت بهتر در برابر فشار ایده آل هستند، در حالی که شکل های مربعی یا مستطیلی برای برخی فضاهای خاص صنعتی یا ساختمانی کاربرد بیشتری دارند.
کلاس های تحمل بار دریچه منهول
دریچه های منهول بر اساس استاندارد EN124 اروپا به کلاس های مختلف تقسیم می شوند تا هر دریچه بتواند فشار و بار مشخصی را تحمل کند.
- A15: تحمل بار تا 1.5 تن، مناسب برای پیاده روها و فضای سبز
- B125: تحمل بار تا 12.5 تن، مناسب برای پارکینگ ها و محوطه های کم تردد
- C250: تحمل بار تا 25 تن، مناسب برای خیابان های شهری با ترافیک سبک
- D400: تحمل بار تا 40 تن، مناسب برای خیابان های اصلی و جاده ها
- E600: تحمل بار تا 60 تن، مناسب برای اسکله ها و بنادر
- F900: تحمل بار تا 90 تن، مناسب برای فرودگاه ها و مناطق فوق سنگین
انتخاب کلاس باربری مناسب به محل نصب و نوع ترافیک وابسته است. برای مثال، در مسیرهای پرتردد و بزرگراه ها، دریچه هایی با کلاس D400 یا بالاتر توصیه می شوند، در حالی که در پارک ها یا مسیرهای کم تردد، کلاس های A15 یا B125 کفایت می کنند.

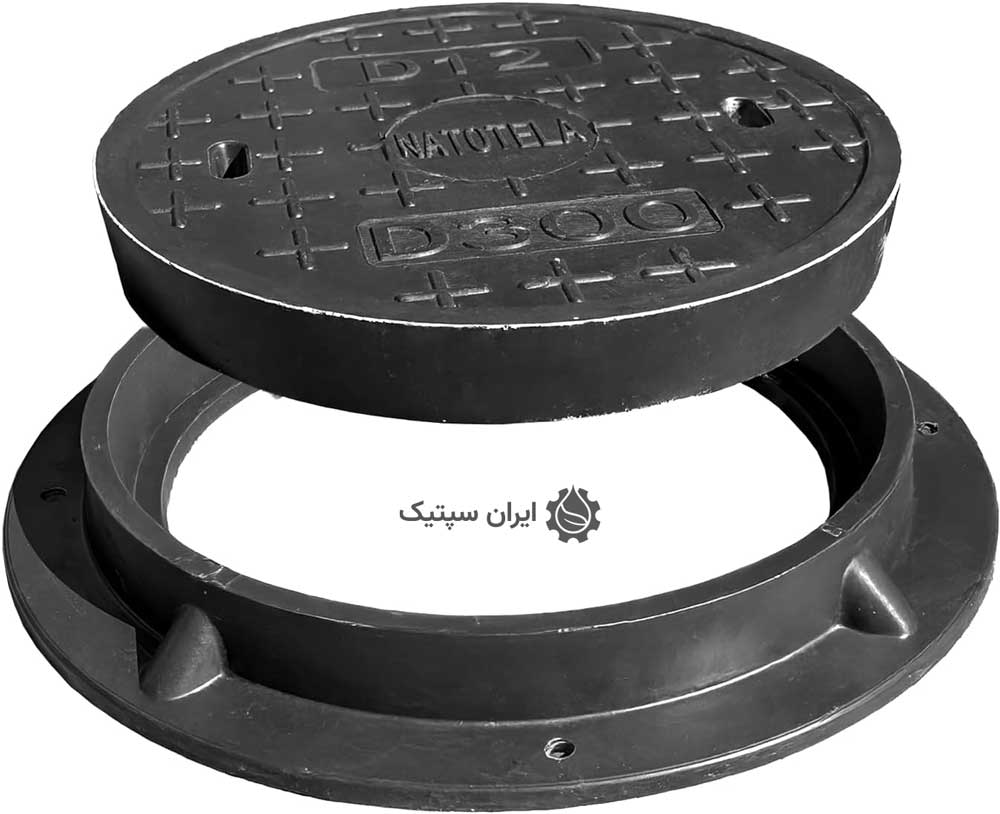

طراحی و ساخت دریچه منهول
طراحی دریچه منهول با توجه به محل نصب، نوع بار و نیاز پروژه انجام می شود. ابتدا باید مشخص شود که دریچه برای چه کاربردی است؛ مثلاً عبور خودروهای سبک، سنگین، عبور انسان یا دسترسی به شبکه های فاضلاب، برق، مخابرات یا گاز. پس از تعیین کاربرد، ابعاد، شکل (گرد، مربعی یا مستطیلی) و کلاس باربری دریچه مشخص می شود.
در طراحی، عواملی مانند توزیع یکنواخت فشار، مقاومت مکانیکی، سهولت نصب و ایمنی مدنظر قرار می گیرند. برای دریچه های چدنی یا فلزی، ضخامت و شبکه داخلی قالب به گونه ای طراحی می شود که تحمل فشار بالا را داشته باشد. در دریچه های کامپوزیتی و پلی اتیلنی نیز ساختار الیافی و رزینی به گونه ای طراحی می شود که هم سبک باشد و هم مقاومت کافی داشته باشد.
پس از طراحی، مرحله ساخت آغاز می شود. روش ساخت بسته به جنس دریچه متفاوت است:
- چدن و فولاد: ابتدا قالب موردنظر آماده می شود و سپس مذاب چدن یا فولاد داخل آن ریخته می شود. پس از خنک شدن، عملیات پرداخت، سوراخ کاری و ایجاد لولا یا قفل انجام می شود.
- کامپوزیت: مواد رزینی و الیاف پلیمری ترکیب شده و داخل قالب ریخته می شوند تا ساختار نهایی شکل گیرد. پس از سخت شدن، لبه ها پرداخت و سیستم قفل یا لولا نصب می شود.
- پلی اتیلن: با استفاده از قالب گیری حرارتی یا تزریق، دریچه تولید شده و پس از خنک شدن، بخش های مورد نیاز برای نصب اضافه می شوند.
- بتنی: بتن با کیفیت مناسب ریخته شده و پس از گیرش، دریچه شکل نهایی خود را پیدا می کند. در صورت نیاز از میلگرد برای افزایش مقاومت استفاده می شود.

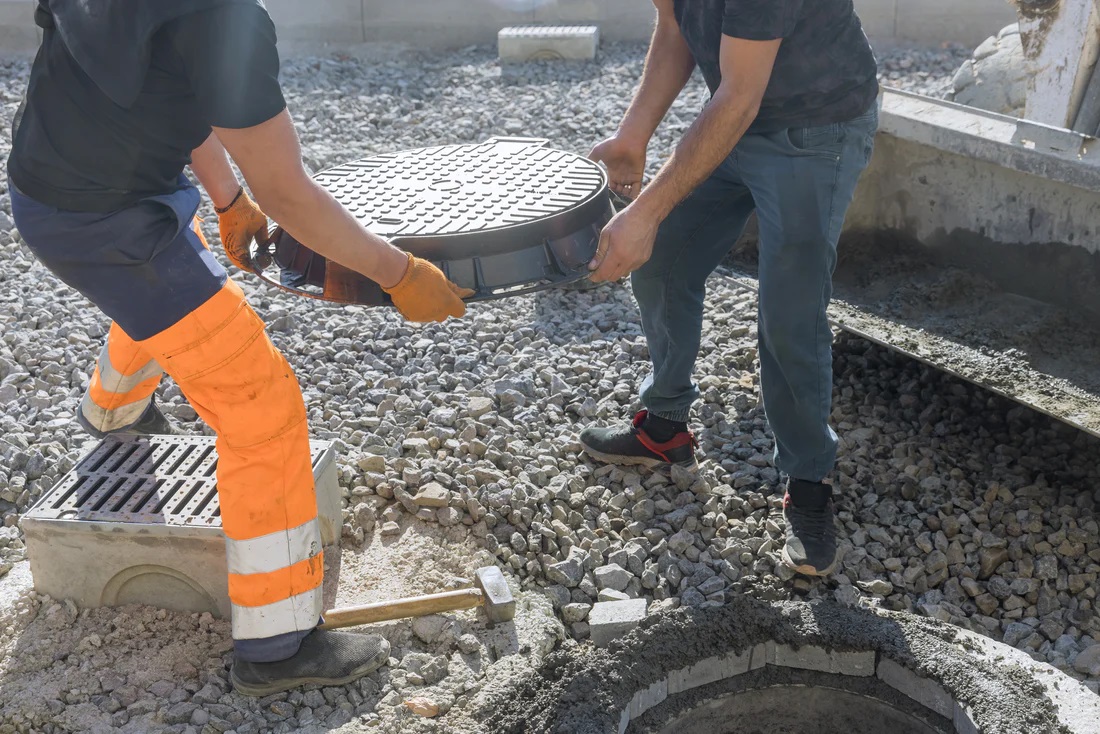

نصب دریچه منهول
نصب دریچه منهول با رعایت استانداردها و نکات فنی انجام می شود تا دریچه پس از نصب توانایی تحمل بارهای مختلف و مقاومت در برابر شرایط محیطی را داشته باشد. ابتدا باید محل نصب آماده شود؛ این شامل تمیز کردن دهانه منهول، بررسی اندازه و شکل دهانه و اطمینان از تراز بودن سطح است. سطح دهانه باید صاف و بدون شیب های ناخواسته باشد تا دریچه به صورت صحیح روی آن قرار گیرد و لرزش یا جابجایی نداشته باشد.
در مرحله بعد، باید قاب یا رینگ دریچه به درستی روی دهانه منهول قرار گیرد. قاب باید هم اندازه دریچه باشد و به طور کامل تثبیت شود تا بارهای وارده به صورت یکنواخت توزیع شوند. در بسیاری از موارد از ملات سیمانی یا رزین های اپوکسی برای فیکس کردن قاب استفاده می شود تا دریچه کاملاً محکم و بدون حرکت باشد.
پس از قرار دادن قاب، خود دریچه روی آن نصب می شود. در صورتی که دریچه دارای لولا یا سیستم قفل باشد، نصب این قطعات مطابق دستورالعمل سازنده انجام می گیرد. در پایان، تراز بودن دریچه و سطح آن با زمین بررسی می شود تا ایمنی عبور خودرو و عابر پیاده تضمین شود.
در نصب دریچه های منهول، توجه به کلاس باربری و نوع جنس دریچه بسیار مهم است. به طور مثال، دریچه های چدنی برای مسیرهای پرتردد و سنگین نیازمند تثبیت دقیق تر و ملات مقاوم تر هستند، در حالی که دریچه های کامپوزیتی و پلی اتیلنی در فضاهای کم تردد نیاز به پیچیدگی کمتری در نصب دارند. نصب صحیح دریچه منهول علاوه بر افزایش طول عمر و ایمنی، از آسیب به شبکه های زیرزمینی جلوگیری کرده و هزینه های نگهداری و تعمیر را کاهش می دهد.

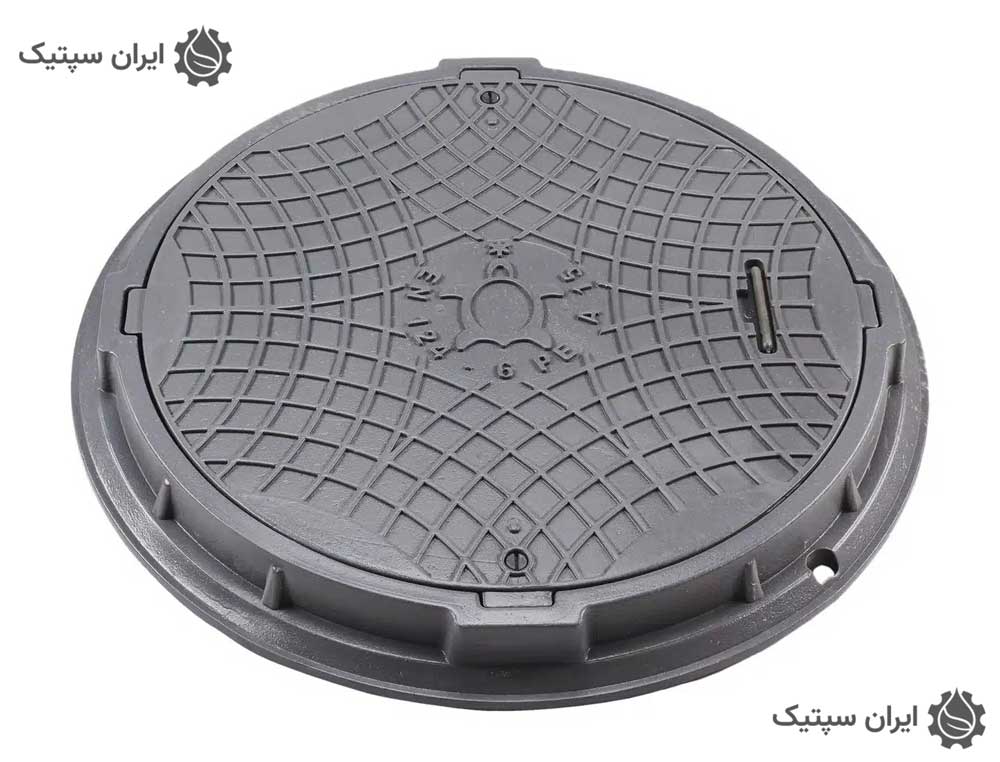

قیمت دریچه منهول
قیمت دریچه منهول به عوامل مختلفی بستگی دارد که شامل جنس، کلاس باربری، ابعاد، نوع نصب و برند تولیدکننده می شود. آگاهی از این عوامل به مشتریان کمک می کند تا دریچه ای متناسب با نیاز پروژه خود انتخاب کنند و در عین حال از نظر کیفیت و دوام بهترین گزینه را دریافت نمایند.
- جنس دریچه: یکی از اصلی ترین عوامل تعیین کننده قیمت، جنس دریچه است. دریچه های چدنی و داکتیل به دلیل مقاومت بالا و طول عمر زیاد، قیمت بالاتری نسبت به دریچه های کامپوزیتی، پلی اتیلنی یا بتنی دارند. دریچه های کامپوزیتی و پلی اتیلنی سبک تر و ضد خوردگی هستند و معمولاً قیمت مناسب تری دارند.
- کلاس باربری: کلاس باربری یا توان تحمل وزن دریچه نیز روی قیمت تأثیرگذار است. هرچه کلاس باربری بالاتر باشد، دریچه باید مقاومت بیشتری داشته باشد و معمولاً ضخامت و مواد مصرفی آن بیشتر است؛ بنابراین قیمت آن نیز بالاتر خواهد بود. برای مثال، دریچه های کلاس D400، E600 و F900 به دلیل تحمل بار بالا، قیمت بیشتری نسبت به کلاس های A15 و B125 دارند.
- ابعاد و سایز دریچه: قطر و ضخامت دریچه مستقیم بر مقدار مواد مصرفی و وزن آن تأثیر می گذارد. هرچه ابعاد دریچه بزرگ تر باشد یا ضخامت آن بیشتر باشد، قیمت آن افزایش پیدا می کند.
- نوع و روش نصب: برخی دریچه ها نیاز به قاب و فریم مخصوص دارند و برخی از آن ها دارای سیستم لولا یا قفل ضد سرقت هستند. این ویژگی ها علاوه بر افزایش ایمنی، هزینه تولید و نصب دریچه را افزایش می دهند.
- تولیدکننده و برند: کیفیت تولید و برند سازنده نیز عامل مهمی در تعیین قیمت است. تولیدکنندگان معتبر که از استانداردهای EN124 یا ملی تبعیت می کنند، معمولاً قیمت بالاتری دارند اما تضمین کیفیت و دوام بیشتری ارائه می دهند.
- شرایط بازار و تعداد سفارش: قیمت مواد اولیه، حمل و نقل و تعداد سفارش نیز در قیمت نهایی دریچه اثرگذار است. سفارش های عمده معمولاً با تخفیف عرضه می شوند و هزینه حمل و نقل به صورت عمده کاهش می یابد.
